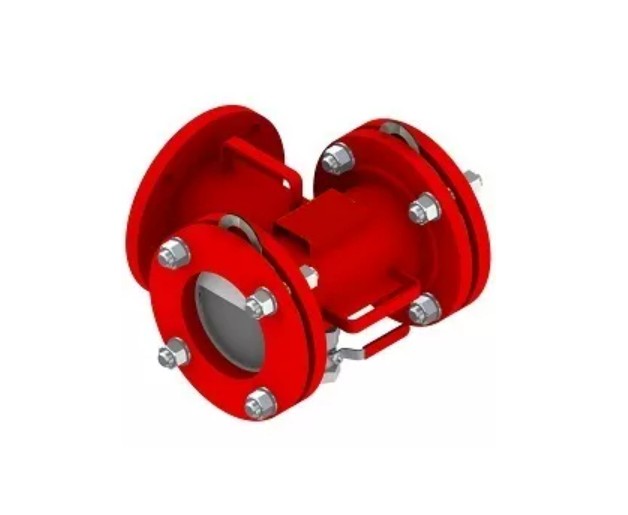

Пенный насадок «ПОДСЛОЙНЫЙ»

Описание

Устройство подслойного пожаротушения легковоспламеняющихся жидкостей вмонтировано в резервуар для хранения нефти, горючих жидкостей. Система тушения пожара включает в себя пенный насадок "ПОДСЛОЙНЫЙ", размещенный внутри резервуара на разводке пенопроводов, непосредственно в слое размещенной жидкости. Это техническое решение предназначено для пожарной техники. Предназначено для подачи пены под слой нефти, нефтепродуктов во время пожара.

НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ

При изготовлении пенный насадок "Подслойный" не требует дорогостоящих, трудоемких работ. Промывка пенопроводов, их внутренней разводки при эксплуатации не является обременительной. Легко сохраняется пропускная функция выпуска пены.

Насадки выпускаются двух видов: ПН-1 И ПН-2.
ПН-1 поддерживает заданную скорость проникновения низкократной пены в горючее, защищает пенопроводы от донных отложений и всевозможных включений.
ПН-2 дополнительно имеет герметизирующий элемент. Поддерживает заданную скорость низкократной пены в горючее. Осуществляет герметичность разводки пенопроводов до начала подачи пены. Не требуется защита от замерзания. При разрыве мембраны ПН-2 выполняет функции ПН-1.
При использовании ПН-2 наличие нефтепродуктов в пенопроводах за пределами резервуара исключается.
Производится пенный насадок "ПОДСЛОЙНЫЙ" в двух вариантах: с одним направлением истечения пены (Н) и с двумя (Т).
Скорость истечения пены зависит от характеристик системы пожаротушения, обосновывается научными исследованиями. Техническими условиями определяется проходное сечение, рассчитывается рабочее давление.

Технические характеристики

МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ

В зависимости от вариантов эксплуатации пенный насадок "ПОДСЛОЙНЫЙ" имеет несколько вариантов исполнения: У; ХЛ; УХЛ; ОМ. Производство регламентируется ГОСТ 15150-69. По требованию заказчика все эти типы могут производиться из нержавейки.

• Климатическое исполнение У. Материал - ст. 20, с гальваническим покрытием.
• Исполнение ХЛ, УХЛ. Материал изготовления - ст. 09Г2С, с гальваническим покрытием.
• Исполнение Т, ОМ. Материал исполнения - нержавейка.
• Исполнение У, ХЛ, УХЛ. При использовании в морской воде, материал изготовления - нержавейка (по желанию заказчика).

Основные технические параметры и характеристики пенных насадков

Наименование	Значение параметра
	ПН – 1(2)/80	ПН – 1(2)/100	ПН – 1(2)/150	ПН – 1(2)/200	ПН – 1(2)/250
1. Условный диаметр, мм	80	100	150	200	250
2. Площадь выпускного отверстия, см²	В диапазоне
	40 - 75	60 - 90	90 - 140	100 - 190	120 - 240
	Фактическое значение согласно расчету
3. Рабочее давление, МПа	Согласно расчету
4. Давление вскрытия мембраны, не более, МПа (для 2 – го типа)	0,01 МПa
5. Сохранение герметичности при давлении со стороны резервуара, не менее, МПа (для II – го типа)	0,4
6. Габаритные размеры (длина х ширина х высота), мм., не более («Н»-я форма)	350 X 330 X 360	350 X 350 X 280	360 X 410 X 440	360 X 460 X 500	380 X 530 X 550
7. Габаритные размеры (длина х ширина х высота), мм., не более («Т»-я форма)	370 X 390 X 330	390 X 430 X 340	440 X 515 X 400	510 X 580 X 450	540 X 660 X 510
8. Масса пенного насадка, кг, не более	22 (30)	28 (40)	46 (70)	70 (100)	150 (200)
9. Срок службы, не менее, лет	10

РАЗШИФРОВКА ОБОЗНАЧЕНИЙ

ПН-2/120Т-ОЛ"ПОДСЛОЙНЫЙ, У

• ПН - пенный насадок.
• 2 - модификация.
• 120 - диаметр насадка.
• Т - форма насадка
• ОЛ - сечение проходного отверстия и давление (рассчитываются в зависимости от технических свойств системы пожаротушения.
• У - исполнение.
• Материал изготовления указывается отдельно.

После применения подслойных пенных насадков эффективность систем пожаротушения значительно возросла.
