Пожарный бак дозатор для пенообразователя ППТ-ГГ сдвоенный горизонтальный

Описание

Сдвоенный бак-дозатор горизонтальный предназначен для хранения пенообразователя и приготовления рабочего раствора. Используется в автоматических противопожарных системах, в разных отраслях промышленности и в сооружениях с высоким уровнем пожарной опасности.

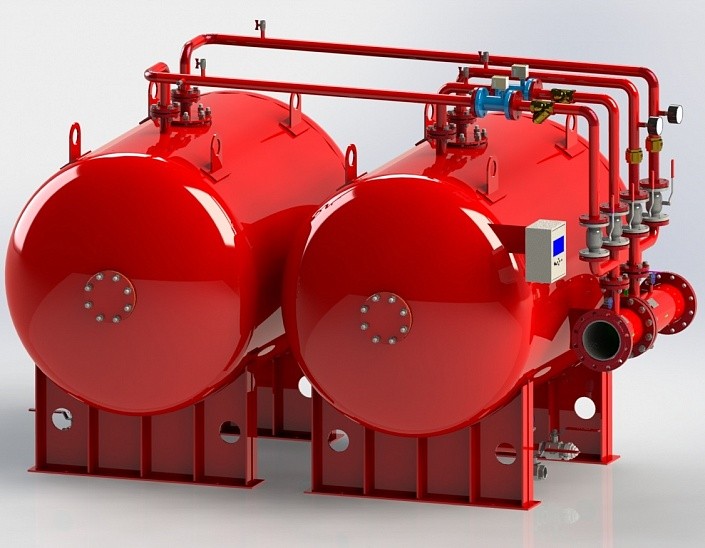

Конструкция представляет собой два горизонтальных бака-дозатора, которые соединяет одно смесительное устройство. Главное преимущество сдвоенного горизонтального бака-дозатора это то, что он способен производить концентрат пены, когда один из баков по каким-либо причинам находится в нерабочем состоянии. К тому же бак горизонтального типа очень удобен для использования в помещениях с низкими потолками.

Горизонтальный бак-дозатор сдвоенный «БД ППТ-ГГ» производства нашего завода можно приобрести по цене от 400 000р. Сроки производства и поставки от 7 рабочих дней до 3 месяцев с момента оформления договора, оплаты и принятия проектно-конструкторской документации. Гарантия производителя расширенная до 60 месяцев 12 месяца с момента ввода в эксплуатацию. Срок службы устройства не менее 20 лет!

Мы предоставляем следующие документы на устройство:

• паспорт;
• руководство по эксплуатации;
• книга сертификатов;
• протоколы приемки и проведенных испытаний.

Все устройства изготовлены в соответствии с требованиями опросного листа и пожеланиями заказчика. Оборудование соответствует нормативам ГОСТ Р 52630-2012 «Сосуды и аппараты стальные сварные. Общие технические условия», ПБ 03-584-03 «Правила проектирования, изготовления и приемки сосудов и аппаратов стальных сварных».

Комплектация сдвоенного горизонтального бака-дозатора

При необходимости мы можем укомплектовать дозатор дополнительным инвентарем и комплектом заправки. Заказчик может выбрать направление потока. Специалисты компании «Пожпена» учитывают все пожелания.

Дополнительная комплектация:

• Запасной резервуар из эластичного материала;
• Клапан стальной SMART (Клапан контроля концентрата);
• Соленоидный клапан 24 В;
• Сигнализатор давления PS 10-2;
• Расходомер: на линию подачи воды стальной / на линию подачи пенообразователя из нержавеющей стали 12Х18Н10Т;
• Затворы дисковые, оснащенные ручным и электрическим приводом на линии подачи воды / пенообразователя;
• Автоматический шкаф бака-дозатора.

Комплект для заправки бака-дозатора:

• Насос электрический для заправки бака (со всасывающими и напорными шлангами 2,5м - 2 шт);
• Насос ручной для заправки дозатора (со всасывающими и напорными шлангами 2,5м - 2 шт);
• Компрессор воздушный;
• КОФ (ответные фланцы, прокладки, крепеж) на 2 года эксплуатации;
• Шкаф автоматизации бака-дозатора.

Производство сдвоенного горизонтального бака-дозатора

Мы производим сдвоенные горизонтальные баки-дозаторы с помощью автоматической сварки. Этот способ обеспечивает высокое качество сварных швов. Резервуар и трубопроводная обвязка покрываются двухслойным покрытием, которое защищает от коррозии на протяжении всего периода эксплуатации.

Эластичная емкость выполнена с использованием хайпалон-неопрена - армированной кевларовой ткани. Горловина емкости вулканизируется, это делает изделие еще более стойким. Мембрана соединяется с минимальным количеством швов. Мы дополнительно обрабатываем швы клеем, чтобы придать дополнительную износоустойчивость.

К корпусу бака-дозатора крепится металлическая табличка, на которую наносятся следующие данные:

• наименование изготовителя;
• обозначение бака-дозатора;
• заводской номер бака дозатора;
• год изготовления;
• рабочее давление;
• расчетное давление;
• давление гидроиспытания;
• масса;
• допустимая минимальная и максимальная температура стенки.

На наружной поверхности имеется маркировка с данными:

• логотип производителя;
• направление потока среды.

Проверки и испытания сдвоенного горизонтального бака-дозатора

Перед установкой бака на объекте специалисты нашей компании производят все необходимые испытания сдвоенного горизонтального бака-дозатора.

Список проверок и испытаний:

• проверка габаритных и присоединительных размеров;
• испытание качества материалов (проверка наличия сертификатов);
• проверка прочности и герметичности;
• проверка качества сварных швов;
• проверка качества поверхности;
• проверка качества покрытия;
• проверка комплектности бака-дозатора;
• проверка документации;
• проверка маркировки;
• консервация;
• упаковка.

Технические характеристики

Мы контролируем весь цикл работ по производству БД на заводе «Пожпена». Дозатор будет доставлен на ваш объект в собранном виде, его монтаж не займет много времени. Пусконаладочные работы не составляют труда, БД готов к эксплуатации. Устройство имеет небольшие габариты, удобно в эксплуатации и монтаже, и при этом значительно облегчает процесс работы. БД от компании «Пожпена» обеспечивают все условия, необходимые для приготовления рабочего раствора пенного концентрата.

Параметр	Значение
Температура воздуха в помещении, °С	От плюс 5 до плюс 35
Влажность воздуха	Не более 80% при температуре плюс 25°С
Давление внутреннее расчетное, МПа	1,6
Давление рабочее, МПа	1,2
Давление испытания, МПа	1,8
Температура рабочей среды, °С	От плюс 5 до плюс 25
Расчетная температура стенки, °С	Плюс 100
Температура стенки минимально допустимая, °С	Плюс 5
Среда	Вода 99%, пенообразователь фторсодержащий 1%
Токсичность (класс опасности по ГОСТ 12.1.007-76)	4
Вязкость пенообразователя при рабочих Т, Р (мм2/с)	Не более 200
Плотность пенообразователя при рабочих Т, Р (кг/м3)	1000-1200
Перепад давления (по воде) (кгс/см2);	мин. 0,5, макс 1,0
Срок хранения пенообразователя	Не менее 10 лет

ТУ 4854-010-44416782-2015

Бак-дозатор БД PPT-2хV используется для приготовления и хранения пенного раствора. Бак-дозатор идет в комплекте с трубопроводной обвязкой и дозатором.

Технические характеристики:

• направление потока – слева направо;
• объем хранимого пенообразователя – 200 - 17000 л;
• условный диаметр прохода пенообразователя – Ду80-Ду300;
• процент дозирования – 0,5, 1, 3, 6 %.

Комплектность бака-дозатора:

• кран фланцевый шаровой полнопроходный Ду-50 на линии подачи воды;
• кран фланцевый шаровой полнопроходный Ду-50 на линии подачи пенообразователя;
• дренажный кран дозатора;
• для контроля расхода пенообразователя устанавливается электромагнитный расходомер;
• манометры на линии подачи пенообразователя, дозатора, заправки бака пенообразователем;
• дозатор диафрагменный (или дозатор с широким диапазоном расходов);
• обратный клапан муфтовый Ду 50;
• кран заполнения / слива пенообразователя;
• кран перекрытия манометра;
• кран дренажа воды;
• предохранительный клапан Рраб = 1,6 Мпа;
• кран для сброса давления на линии подачи пенного концентрата;
• кран для сброса давления на линии подачи водной струи;
• фильтр грубой очистки.

Опоры входят в комплект поставки бака-дозатора (являются составной частью бака дозатора).

Хранение пенообразователя осуществляется внутри эластичной мембраны из хайпалон неопрена. Дозатор поставляется в комплекте с ответными фланцами, крепежными деталями, прокладками.

Дозатор изготавливается в различных исполнениях отличающихся по габаритам и расходу раствора пенообразователя.

Условный проход Ду, мм(“)	Расход пенообразователя, л/мин	Процент дозирования, %
80	150-1250(100-900)	1, 3, 6
100	380-2700(250-1800)	1, 3, 6
150	650-5500	1, 3, 6
200	1100-8000	1, 3, 6
250	1680-11000	1, 3, 6
300	1720-17200	1, 3, 6
