Ствол пожарный лафетный стационарный с дистанционным управлением КРФ-ЛСД
Описание
Ствол пожарный лафетный стационарный, универсальный, с дистанционным управлением - КРФ-ЛСД предназначен для формирования сплошной и распыленной струи, с изменяемым углом факела распыла воды (до защитного экрана (100 град), с возможностью формирования воздушно-механической пены низкой кратности.

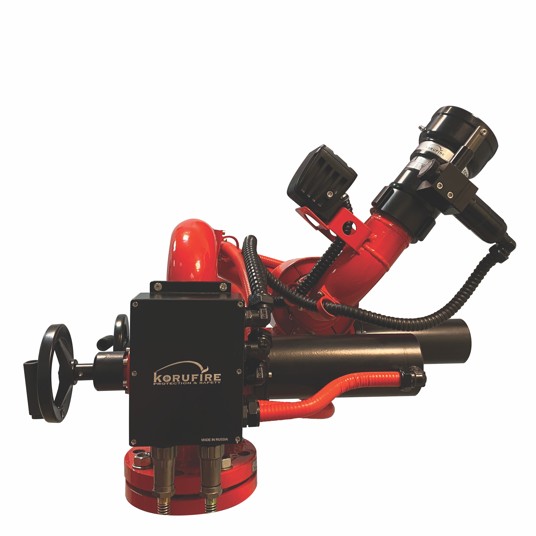

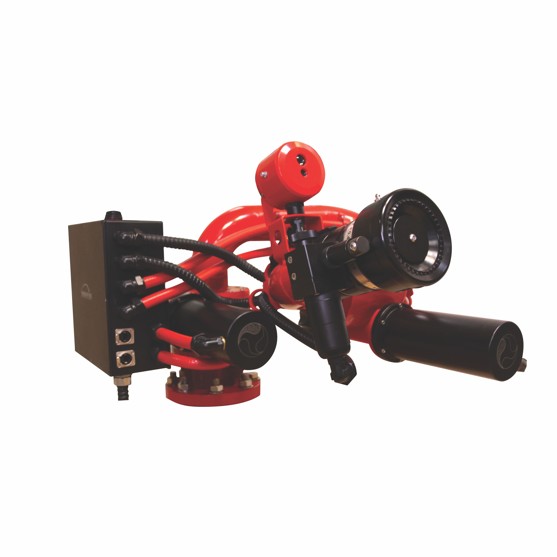

КРФ-ЛСД (Рис. 1) оснащен проводным пультом дистанционного управления, а также дублирующим ручным управлением. Прекращение вращения при достижении крайнего положения по горизонтали или вертикали происходит за счет срабатывания концевых выключателей. Допускается возможность изначального программирования углов поворота лафетного ствола.
Технические характеристики
|
Наименование |
Значения параметров модели КРФ–ЛСД |
|||||
|
С20 |
С30 (25,35)У(м) |
С40 (35,50)У(м) |
С60 (50,70)У(м) |
С80 (60,90)У(м) |
С100 (90,110) У(м) |
|
|
Диапазон рабочих давлений, МПа |
0,4 – 1,6 |
|||||
|
Номинальное давление, МПа |
0,8 |
|||||
|
Расход воды* (водного раствора пенообразователя), л/с, не менее |
15/20/30 |
30/25/35 |
40/35/50 |
60/50/70 |
80/60/90 |
100/90/110 |
|
Дальность струи* (по крайним каплям), м, не менее: |
||||||
|
- водяной сплошной** |
58/62/64 |
64/62/72 |
73/72/74 |
76/74/84 |
88/76/96 |
101/96/105 |
|
- водяной распыленной** (при угле факела 30°) |
36/37/39 |
39/37/42 |
43/42/44 |
46/44/47 |
55/46/59 |
62/59/65 |
|
- пенной сплошной |
48/50/54 |
54/50/55 |
56/55/61 |
64/61/66 |
71/64/82 |
86/82/86 |
|
Кратность пены* |
7,0 |
|||||
|
Диапазон изменения угла факела распыленной струи*, град. |
0 - 100 |
|||||
|
Перемещение ствола, не менее: |
||||||
|
- в горизонтальной плоскости, град. |
±180 (360, не ограничено) |
|||||
|
- в вертикальной плоскости, град. |
вверх до 90, вниз до -45 |
|||||
|
Угловая скорость, град/c, не менее: |
||||||
|
- наведения на очаг без подачи огнетушащего вещества |
12 |
|||||
|
- сканирования при подаче огнетушащего вещества |
6 |
|||||
|
Материал изготовления лафетных стволов |
материалы с механическими и антикоррозионными свойствами, удовлетворяющие условиям эксплуатации, и отвечающие требованиям, предъявляемым к стволам |
|||||
