Ствол пожарный лафетный стационарный с ручным управлением КРФ-ЛС

Ствол пожарный лафетный стационарный с ручным управлением КРФ-ЛС - 1
  • Ствол пожарный лафетный стационарный с ручным управлением КРФ-ЛС - 2

Описание

Ствол лафетный с ручным управлением (управлением маховиками вращения) - КРФ-ЛС предназначен для формирования сплошной и распыленной струи с изменяемым углом факела распыления воды (до защитного экрана в 120 град), с возможностью формирования воздушно-механической пены низкой кратности.

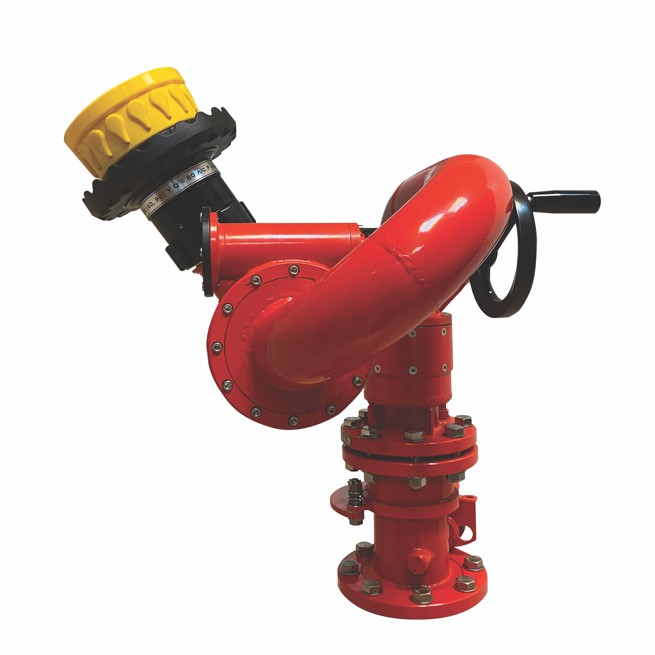

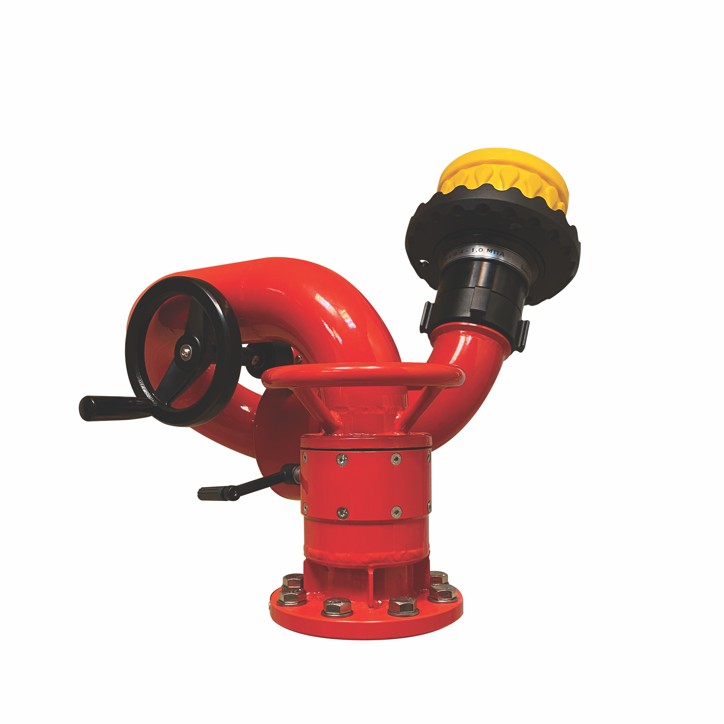

КРФ-ЛС (Рис. 1) оснащен маховиками управления, обеспечивающими перемещение корпуса ствола и точное его позиционирование в горизонтальной и вертикальной плоскостях. Зубчато-винтовая передача, применяемая для управления стволом, предназначена для существенного увеличения крутящего момента и, соответственно, уменьшения прикладываемых оператором усилий на маховик управления. Зубчато-винтовая передача обладает эффектом самоторможения и является необратимой, что обеспечивает возможность фиксации в любом промежуточном положении, в диапазоне перемещения, без дополнительных устройств фиксации положения ствола.

Технические характеристики

Наименование

Значения параметров модели КРФ–ЛС

С20
(15,30) У(м)

С30
(25,35) У(м)

С40
(35,50) У(м)

С60
(50,70) У(м)

С80
(60,90) У(м)

С100 (90,110) У(м)

Диапазон рабочих давлений, МПа

0,4 – 1,6

Номинальное давление, МПа

0,8

Расход воды* (водного раствора пенообразователя), л/с, не менее

15/20/30

30/25/35

40/35/50

60/50/70

80/60/90

100/90/110

Дальность струи* (по крайним каплям), м, не менее:



- водяной сплошной**

58/62/64

64/62/72

73/72/74

76/74/84

88/76/96

101/96/105

- водяной распыленной** (при угле факела 30°)

36/37/39

39/37/42

43/42/44

46/44/47

55/46/59

62/59/65

- пенной сплошной

48/50/54

54/50/55

56/55/61

64/61/66

71/64/82

86/82/86

Кратность пены*

7,0

Диапазон изменения угла факела распыленной струи*, град.

0 - 120

Перемещение ствола, не менее:



- в горизонтальной плоскости, град.

±180 (360, не ограничено)

- в вертикальной плоскости, град.

вверх до 90, вниз до -45

Материал изготовления лафетных стволов

материалы с механическими и антикоррозионными свойствами, удовлетворяющие условиям эксплуатации, и отвечающие требованиям, предъявляемым к стволам

Примечания: *- значения указаны при давлении 0,8 МПа; **- дальности струй приведены при угле наклона ствола к горизонту 30°, установленного в рабочем положении.
