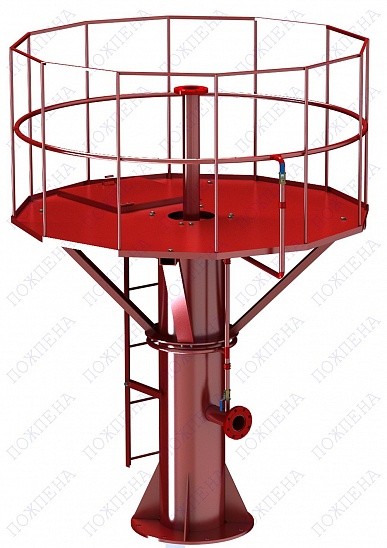

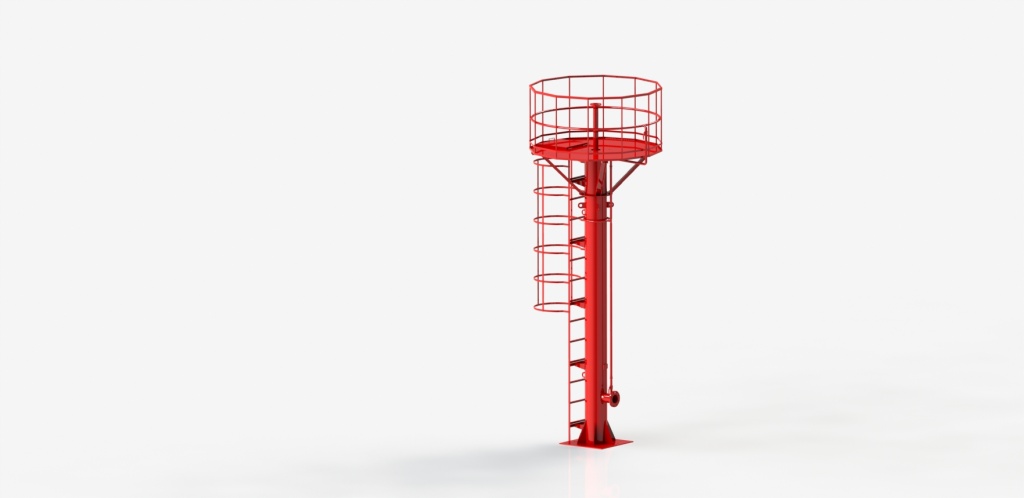

Пожарная вышка универсальная наблюдательная (ПВУ)
Описание
Пожарная лафетная вышка (или ПВУ) используется в комплекте с пожарным оборудованием. Она необходима для того, чтобы разместить лафетные стволы и другое оборудование, а также обеспечить подачу воды на большую высоту.
Кроме того, вышка для лафетных стволов улучшает обзор при тушении пожара. Это важно в том случае, если место пожара загораживают другие сооружения. Все пожарные вышки для лафетных стволов оснащены удобной площадкой, с которой процесс тушения пожара будет максимально эффективным.
Вышки пожарные выпускаются в соответствии с ТУ 28.99.39-004-44416782-2017.
Оборудование имеет сертификат и сопроводительную документацию. Климатическое исполнение соответствует ГОСТ 15150-69, выпуск в исполнениях У, ХЛ, УХЛ, ОМ, Т.Я
Технические характеристики
Варианты исполнения наблюдательной пожарной вышки
- высота от 2 до 11 метров;
- масса от 460 кг;
- количество размещаемых стволов 1-2;
- подводящий трубопровод 80-150 мм;
- рабочее давление 1.6 МПа;
- срок службы до 10 лет;
- материал: сталь, оцинкованная сталь, сталь оцинкованная с антикоррозийным покрытием;
- водяная завеса площадки (дополнительно);
- водяное орошение стоек (дополнительно).
Таблица 1
|
Параметры |
Значение параметра |
||||||||
|
1. Высота , Н, м |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
2. Количество на наблюдательной вышке пожарных лафетных стволов. |
1 или 2 (по заказу) |
||||||||
|
3. Условный диаметр подводящего трубопровода, системы Ду, мм |
80, 100, 150 (по заказу) |
||||||||
|
4. Условное давление, МПа |
1,6 |
||||||||
|
5. Тип присоединительного фланца к водопроводу и лафетному стволу, системы |
1-80-16 ГОСТ 12820-801-100-16 ГОСТ 12820-801-150-16 ГОСТ 12820-80(по заказу) |
||||||||
|
6. Характеристики завесы площадки (по заказу) |
Перфорированный трубопровод Ду 32с отверстиями 4 мм через 100 мм |
||||||||
|
7. Интенсивность водяной завесы, л/(с•м), не менее |
1 |
||||||||
|
8. Характеристики системы водяного орошения стойки ПВУ (по заказу) |
Перфорированный трубопровод Ду 32с отверстиями вокруг стойки |
||||||||
|
9. Габаритные размеры(рисунок 1), мм A B C H |
Н + 1100 2200 2200 Согласно требуемой высоте |
||||||||
|
10. Масса ПВУ (вышка пожарная) для установки одного ствола, кг. |
460 |
540 |
620 |
700 |
780 |
860 |
940 |
1020 |
1100 |
|
11. Масса ПВУ (пожарная) для установки 2-хстволов, кг. |
470 |
510 |
550 |
590 |
630 |
670 |
710 |
750 |
790 |
|
12. Срок службы. |
10
|
||||||||
Если ствол нужно расположить на высоте более 10 метров, требуется установка дополнительных поддерживающих конструкций.
С завода-изготовителя наблюдательная ПВУ поставляется в виде отдельных сборных элементов. Это обеспечивает лёгкость и удобство транспортировки. Не нужно использовать тяжёлую технику для доставки оборудования, транспортные расходы сокращаются. При одновременном заказе лафетных стволов предусмотрена их отдельная упаковка.
ПВУ имеет стандартный красный вариант окраски, при необходимости и по заявке клиента можно выполнить покраску в любой выбранный цвет. Окраска производится специальными огнезащитными антикоррозийными составами.
