Генератор пены средней кратности ГПСКС PROFIREX
Описание
Генератор пены средней кратности в стационарном исполнении PROFIREX (далее - ГПСКС PROFIREX), выпускаемый по ТУ 28.29.22-004-65344199-2021, предназначен для получения воздушно-механической пены средней кратности и применяется в установках пенного пожаротушения для ликвидации или локализации пожаров.
ГПСКС PROFIREX (Рис. 1) состоит из корпуса с закрепленным на нем насадком. Подключение к питающей линии осуществляется через входной патрубок с фланцевым или резьбовым соединением.

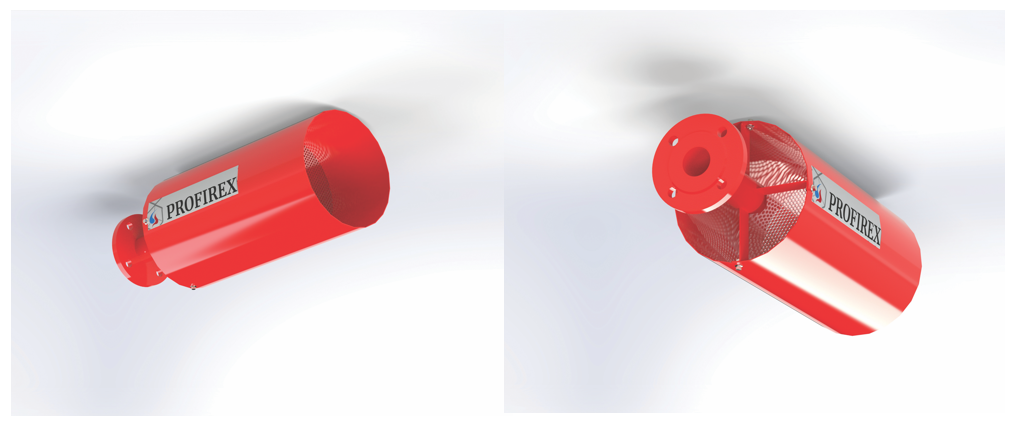

ВНЕШНИЙ ВИД ГЕНЕРАТОРА ПЕНЫ СРЕДНЕЙ КРАТНОСТИ ГПСКС PROFIREX
Технические характеристики ГПСКС PROFIREX приведены в Таблице 1.
|
№ п/п |
Техническая характеристика |
Ед. изм. |
Значение параметра |
|
1. |
Расход* |
л/мин |
100 - 1 500 |
|
2. |
Материал корпуса и сетки |
Нержавеющая сталь |
|
|
3. |
Кратность пены |
-- |
Не менее 30 |
|
4. |
Тип соединения |
-- |
Фланец |
|
5. |
Защитное покрытие |
Травление и электрополировка |
|
|
6. |
Масса** |
кг |
5 -11 |
|
7. |
Опции |
Различные типы соединений по запросу заказчика, материал сполнения корпуса – нержавеющая сталь, материал фланца – нержавеющая сталь, количество циклов покраски по запросу заказчика |
|
|
Примечания: *- при давлении 0,5 МПа; **- конкретные объемные характеристики моделей генераторов приведены в Таблице 2 |
|||
Производительность ГПСКС PROFIREX приведены в Таблице 2.
|
№ п/п |
Модель |
Расход, |
Масса, кг |
|
1. |
ГПСКС PROFIREX 1 |
100 |
5,5 |
|
2. |
ГПСКС PROFIREX 2 |
200 |
|
|
3. |
ГПСКС PROFIREX 3 |
300 |
|
|
4. |
ГПСКС PROFIREX 4 |
400 |
7,5 |
|
5. |
ГПСКС PROFIREX 5 |
500 |
|
|
6. |
ГПСКС PROFIREX 6 |
600 |
|
|
7. |
ГПСКС PROFIREX 7 |
700 |
|
|
8. |
ГПСКС PROFIREX 8 |
800 |
|
|
9. |
ГПСКС PROFIREX 9 |
900 |
11 |
|
10. |
ГПСКС PROFIREX 10 |
1 000 |
|
|
11. |
ГПСКС PROFIREX 11 |
1 100 |
|
|
12. |
ГПСКС PROFIREX 12 |
1 200 |
|
|
13. |
ГПСКС PROFIREX 13 |
1 300 |
|
|
14. |
ГПСКС PROFIREX 14 |
1 400 |
|
|
15. |
ГПСКС PROFIREX 15 |
1 500 |
ОБЩИЙ ЧЕРТЕЖ ГЕНЕРАТОРА ПЕНЫ СРЕДНЕЙ КРАТНОСТИ ГПСКС PROFIREX
