Генератор пены высокой кратности ГПВК PROFIREX 1
Описание
Генератор пены высокой кратности динамического типа PROFIREX 1 (далее - ГПВК PROFIREX 1), выпускаемый по ТУ 28.29.22-005-65344199-2021, предназначен для получения воздушно-механической пены высокой кратности и применяется в установках пенного пожаротушения для ликвидации или локализации пожаров объемным или локально-объемным способом.
ГПВК PROFIREX 1 (Рис. 1) состоит из корпуса с закрепленным на нем перфорированным насадком. Подключение к питающей линии осуществляется через входной патрубок с фланцевым или резьбовым соединением. Внутри корпуса на входном патрубке расположен свободно вращающийся ротор с закрепленной на нем системой распределения рабочего раствора с оконечными форсунками и крыльчаткой вентилятора, необходимого для нагнетания воздуха внутрь корпуса генератора.

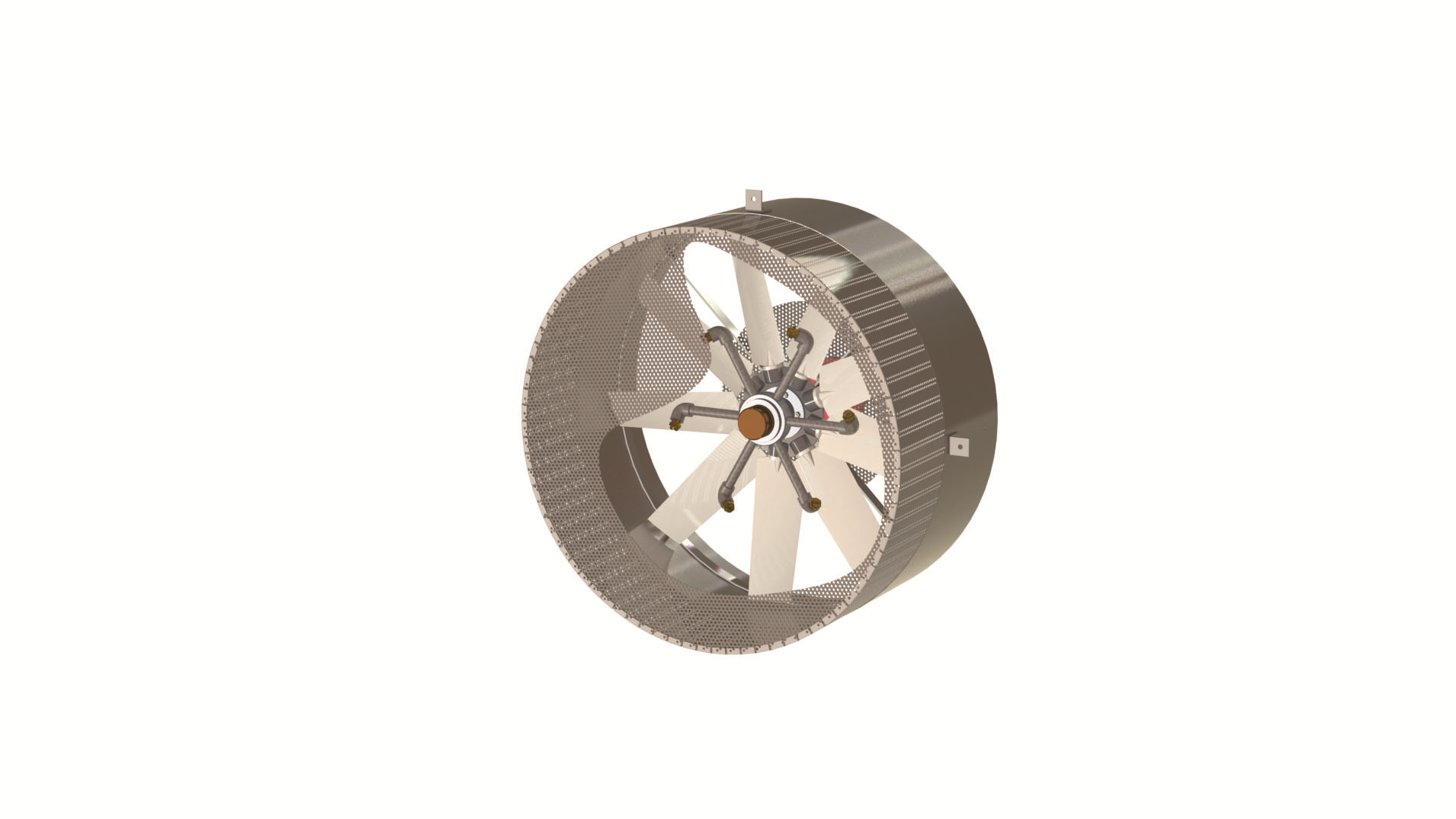

ВНЕШНИЙ ВИД ГЕНЕРАТОРА ПЕНЫ ВЫСОКОЙ КРАТНОСТИ ГПВК PROFIREX 1
Выходные отверстия форсунок ГПВК PROFIREX 1 соосны друг с другом и расположены под углом к центральной оси корпуса генератора пены. Перфорированный насадок имеет ячеистую структуру с отверстиями нормированной величины. Задний торец корпуса имеет сетчатую структуру, через которую осуществляется подача воздуха при работе генератора.
При поступлении рабочего раствора пенообразователя через входной патрубок на распределительное устройство, а далее на форсунки, под действием истекающих из них струй создается реактивный момент, который приводит в движение ротор с закрепленными нем крыльчаткой и распределительной системой. Таким образом, при прохождении раствора пенообразователя на нем поддерживается постоянное вращение системы и обеспечивается постоянное нагнетание воздуха в зону выхода раствора пенообразователя, позволяя получать устойчивую воздушно-механическую пену высокой кратности.
ПРЕИМУЩЕСТВА!
Примененный гидравлический принцип работы позволяет полностью исключить использование электричества для нагнетания воздуха. Данная конструкция генератора пены высокой кратности имеет значительно меньшие габариты и вес по сравнению с аналогичными изделиями.
Технические характеристики ГПВК PROFIREX 1 приведены в Таблице 1.
|
№ п/п |
Техническая характеристика |
Ед. изм. |
Значение параметра |
|
1. |
Расход* |
л/мин |
100 |
|
2. |
Входное соединение |
дюйм |
2» BSP M |
|
3. |
Кратность пены |
-- |
~500 |
|
4. |
Материал корпуса |
-- |
Нержавеющая сталь |
|
5. |
Материал сопел |
-- |
Латунь |
|
6. |
Материал турбины |
-- |
Алюминий и латунь |
|
7. |
Материал крыльчатки |
Высокопрочный полимер |
|
|
8. |
Покрытие |
Травление и электрополировка |
|
|
9. |
Масса |
кг |
23 |
|
10. |
Габаритные размеры |
мм |
493 х 465 |
|
11. |
Опции |
эжектирующее устройство с емкостью хранения пенообразователя объемом 100 л; фланцевое входное соединение; количество циклов покраски по запросу; отсекающая задвижка |
|
|
Примечание: *- при давлении 0,2 МПа |
|||
Основные части ГПВК PROFIREX 1 приведены в Таблице 2.
|
№ п/п |
Позиция |
Наименование |
Количество, шт. |
Примечание |
|
1. |
1 |
Корпус генератора |
1 |
|
|
2. |
2 |
Входной патрубок |
1 |
|
|
3. |
3 |
Ротор |
1 |
|
|
4. |
4 |
Крыльчатка вентилятора |
1 |
|
|
5. |
5 |
Форсунка |
6 |
|
|
6. |
6 |
Сетчатый насадок |
1 |
ГАБАРИТНЫЕ РАЗМЕРЫ ГЕНЕРАТОРА ПЕНЫ ВЫСОКОЙ КРАТНОСТИ ГПВК PROFIREX 1
