Высоконапорный Пеногенератор PROFIREX для подслойного тушения резервуаров хранения ЛВЖ
Описание
Высоконапорный генератор пены низкой кратности ВПГ PROFIREX выпускаемый по ТУ 28.99.39–014-65344199-2023 – это устройство, предназначенное для получения воздушно-механической пены низкой кратности из водного раствора пенообразователя посредством смешивания его с атмосферным воздухом.
ВПГ PROFIREX применяется:
- в установках пенного тушения резервуаров для генерирования и подачи пены в слой нефтепродукта.
- в установках пенного тушения резервуаров для генерирования и комбинированной подачи пены на поверхность и в слой нефтепродукта в комплекте с рукавным контейнером.
Высоконапорные пеногенераторы PROFIREX могут использоваться как в составе стационарной насосной станции, так и в составе систем, обслуживаемых мобильной пожарной техникой.
Высоконапорный пеногенератор ВПГ PROFIREX обеспечивает автоматическое перекрытие линии подачи воздуха и линии выхода пены при превышении давления со стороны резервуара.
Номенклатура
Высоконапорный пеногенератор PROFIREX выпускается с различной производительностью по раствору пенообразователя.
|
ВПГ PROFIREX 200 |
ВПГ PROFIREX 400 |
ВПГ PROFIREX 600 |
ВПГ PROFIREX 800 |
ВПГ PROFIREX 1000 |
ВПГ PROFIREX 1200 |
ВПГ PROFIREX 1600 |
ВПГ PROFIREX 2000 |
ВПГ PROFIREX 3000 |
|
200 л/мин |
400 л/мин |
600 л/мин |
800 л/мин |
1000 л/мин |
1200 л/мин |
1600 л/мин |
2000 л/мин |
3000 л/мин |
Технические характеристики
|
МОДЕЛЬ |
ВПГ PROFIREX |
|
Номинальное давление |
8 бар |
|
Производительность по раствору пенообразователя при давлении 5 бар |
200–3000 л/мин |
|
Условный диаметр, мм |
50, 80, 100, см. массо-габаритные характеристики |
|
Кратность пены |
не менее 4 |
|
Коэффициент преобразования давления |
не менее 40 |
|
Форсунка |
интегрирована во входной фланец |
|
Тип соединения |
фланцевое |
|
Материал корпуса |
углеродистая сталь |
|
Защитное покрытие |
многослойное полиуретановое покрытие красного цвета – RAL 3000 |
|
Срок службы |
не менее 15 лет |
|
Опции |
материал исполнения корпуса – нержавеющая сталь; другое рабочее давление; количество циклов покраски по запросу |
|
Масса |
см. массо-габаритные характеристики |
Массогабаритные характеристики
|
Мод. |
A |
B |
C |
D |
L |
Расход |
Масса |
|
ВПГ PROFIREX 200 |
650 мм |
50 |
50 |
80 |
40 |
200 л/мин, 8 бар |
16 кг |
|
ВПГ PROFIREX 400 |
400 л/мин, 8 бар |
||||||
|
ВПГ PROFIREX 600 |
600 л/мин, 8 бар |
||||||
|
ВПГ PROFIREX 800 |
850 мм |
80 |
80 |
100 |
50 |
800 л/мин, 8 бар |
24 кг |
|
ВПГ PROFIREX 1000 |
1000 л/мин, 8 бар |
||||||
|
ВПГ PROFIREX 1200 |
1050 мм |
100 |
100 |
150 |
1200 л/мин, 8 бар |
39 кг |
|
|
ВПГ PROFIREX 1600 |
1600 л/мин, 8 бар |
||||||
|
ВПГ PROFIREX 2000 |
2000 л/мин, 8 бар |
||||||
|
ВПГ PROFIREX 3000 |
3000 л/мин, 8 бар |
Устройство и принцип работы

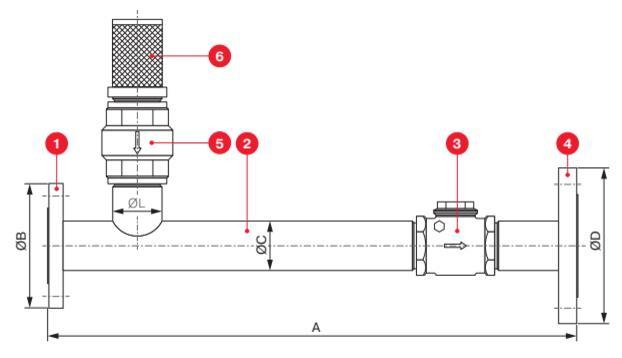

Принцип работы пеногенератора основан на образовании в диффузоре, находящегося внутри корпуса (поз. 2), пены низкой кратности, которая формируется при смешении потока раствора пенообразователя, поступающего под рабочим давлением через форсунку, встроенную во входной фланец (поз. 1). Далее в поток рабочего раствора пенообразователя эжектируется воздух, поступающий через фильтр грубой очистки (поз. 6). Получившаяся в результате воздушно-механическая пена выводится в линию через выходной фланец (поз. 4). Пеногенератор снабжен двумя обратными клапанами – воздушным (поз. 5) и пенным (поз. 3), срабатывающими при превышении давления со стороны резервуара. Детали генератора выполнены из материалов, стойких к коррозионному воздействию.
|
Поз. |
Кол-во |
Наименование |
|
1 |
1 |
Входной фланец |
|
2 |
1 |
Корпус генератора |
|
3 |
1 |
Обратный клапан пены |
|
4 |
1 |
Выходной фланец |
|
5 |
1 |
Обратный воздушный клапан |
|
6 |
1 |
Воздушный фильтр |
