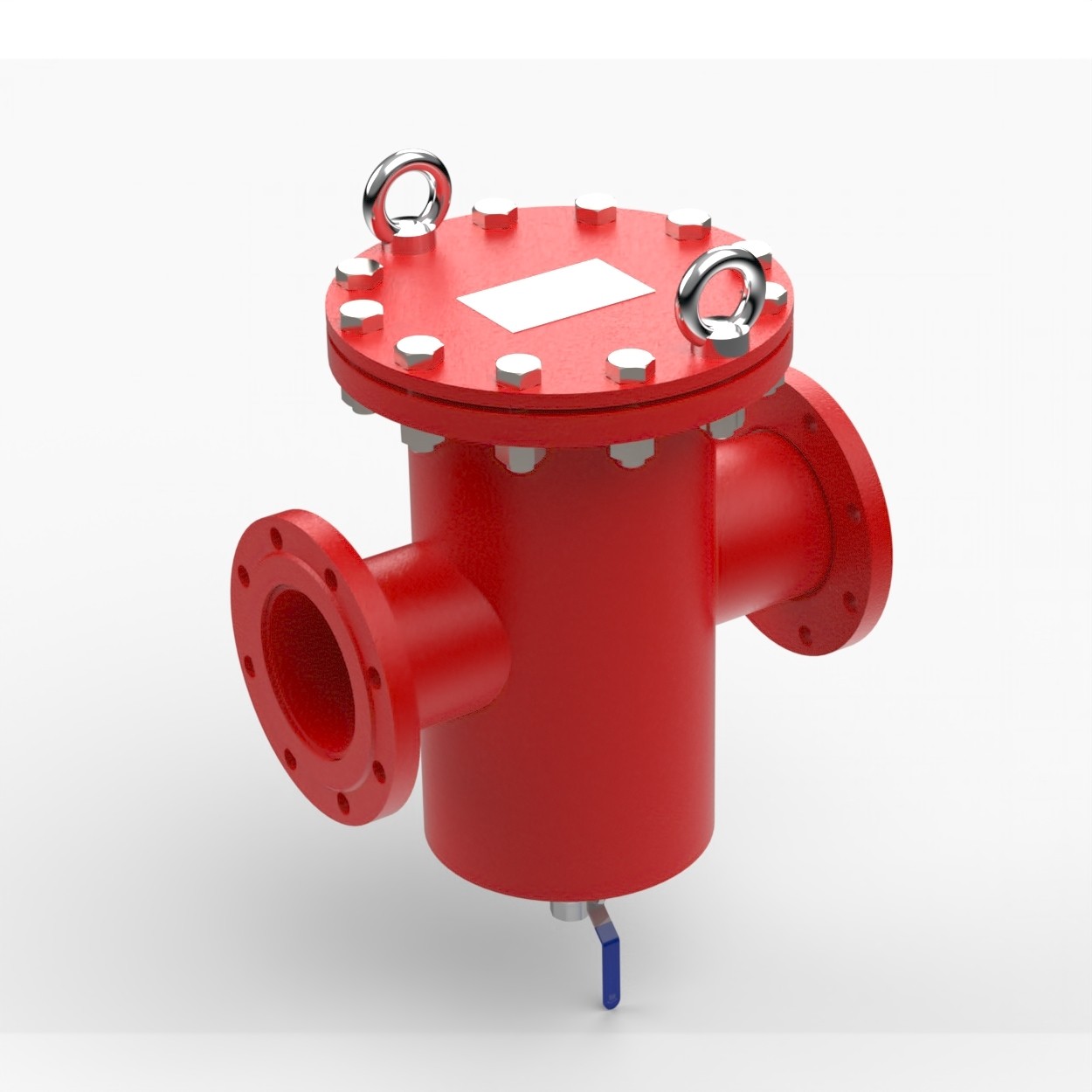

Пожарный фильтр универсальный (ПФУ) PROFIREX
Описание
Пожарные фильтры универсальные (ПФУ) PROFIREX корзинчатого типа выпускаемые по ТУ 28.99.39-012-65344199-2022 предназначены для установки на противопожарных трубопроводах для фильтрации воды, пенообразователей, рабочих растворов пенообразователей и т. д.., для защиты от засорения различного противопожарного оборудования и устройств.
Соотношение площади корзины ПФУ PROFIREX к площади входного патрубка больше, чем 10:1, что обеспечивает бесперебойную работу системы. Высокая производительность ПФУ PROFIREX также приводит к низким потерям давления и обеспечивает более длительные интервалы между очисткой и обслуживанием самого фильтра.
ПФУ PROFIREX спроектированы для оперативного обслуживания – требуется только снять верхнюю крышку корпуса для очистки корзины без демонтажа фильтра из трубопровода.
ОСОБЕННОСТИ
- Низкие потери давления – безопасность и надежность.
- Простое обслуживание в режиме реального времени. Удаление верхней крышки для очистки без демонтажа корпуса фильтра из трубопровода.
- Подходит для предотвращения засорения дренчерных и спринклерных систем. Предназначен для улавливания твердых включений диаметром от 1 мм и более (размер ячейки фильтрующего элемента указывается при заказе).
- Большая корзина фильтра – повышенная надежность и безопасность системы
- Подходит для установки в любом положении. См. раздел «Установка и обслуживание».
- Совместим с агрессивными условиями эксплуатации – корпус и крышка с эпоксидным покрытием, корзина из нержавеющей стали.
ТИПОВОЕ ПРИМЕНЕНИЕ
- Использование в комплекте с дозатором пенообразователя
- Использование в комплекте с насосными агрегатами
- Применение перед дренчерными и спринклерными узлами управления
- Применение для защиты пеногенерирующих устройств
РЕКОМЕНДАЦИИ ПО ПРОЕКТИРОВАНИЮ
ПФУ PROFIREX предназначены для использования в системах пожаротушения и способны предотвращать попадание твердых частиц, которые способны блокировать и/или вывести из строя элементы противопожарной системы.
Установите ПФУ PROFIREX перед спринклерным/дренчерным узлом управления, узлом регулирования давления или любым другим чувствительным к загрязнению устройством.
Фильтр должен быть расположен так, чтобы не было препятствий для полного снятия корзины для ее очистки. Учитывайте выброс воды при сливе всего объема воды фильтра и трубопроводов.
Для дренажа должен быть установлен нормально закрытый клапан и дренажный трубопровод.
ПФУ PROFIREX рекомендуется устанавливать в горизонтальном положении крышкой фильтра вверх, однако фильтры предназначены для установки в любом положении.

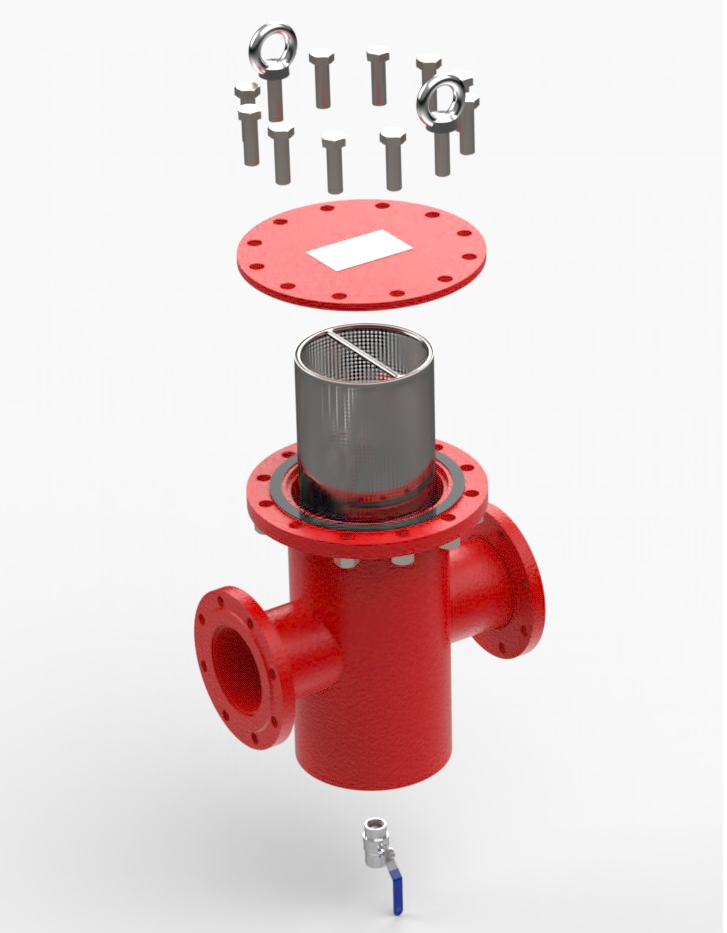

СТАНДАРТНЫЕ МАТЕРИАЛЫ
|
№ |
Название |
Материал |
|
1 |
Корпус |
09Г2С ГОСТ 19281-2014 , покрытие* |
|
2 |
Крышка |
09Г2С ГОСТ 19281-2014, покрытие* |
|
3 |
Прокладки |
Паронит ГОСТ 481-80 |
|
4 |
Болты |
12х18н10т ГОСТ 5582-75 (Нерж.сталь) |
|
5 |
Корзина |
Сталь 08Х16Н11М3 ГОСТ 5632-2014 (Нерж.сталь) |
|
6 |
Такелажное кольцо |
12х18н10т ГОСТ 5582-75 (Нерж.сталь) |
|
7 |
Дренажный кран |
Сталь 08Х16Н11М3 ГОСТ 5632-2014 (Нерж.сталь) |
|
8 |
Табличка |
12х18н10т ГОСТ 5582-75 (Нерж.сталь) |
* внутренние и внешнее эпоксидное порошковое покрытие, RAL 3002
ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
ДУ, мм |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
Kv/Cv (1) |
155 |
185 |
295 |
650 |
1155 |
1804 |
2500 |
3500 |
4350 |
5050 |
6100 |
8400 |
|
Leq (2) |
5 |
8 |
13 |
21.5 |
28 |
37.5 |
45.5 |
- |
- |
- |
- |
- |
Примечания. (1) Коэффициент расхода Kv: расход в м³/ч при перепаде давления 1 бар, Cv: расход в gpm при перепад давления 1 psi; Формула расчета потерь давления: Δp = SG (Q / Cv или Kv)2 (2) Leq: Эквивалентная длина трубы для турбулентного потока в чистой коммерческой стальной трубе (SCH 40); (3) Потери при трении чистых фильтров: 3 фунта на квадратный дюйм при скорости потока трубы 15 фут/сек (0,2 бар при 4,57 м/с), применимые только для размера 3–12 "; (4) Максимально допустимый перепад давления: 7 фунтов на квадратный дюйм (0,5 бар) через фильтр, корзина должна быть очищена, когда падение давления превышает значение, определенное при максимальном расходе.

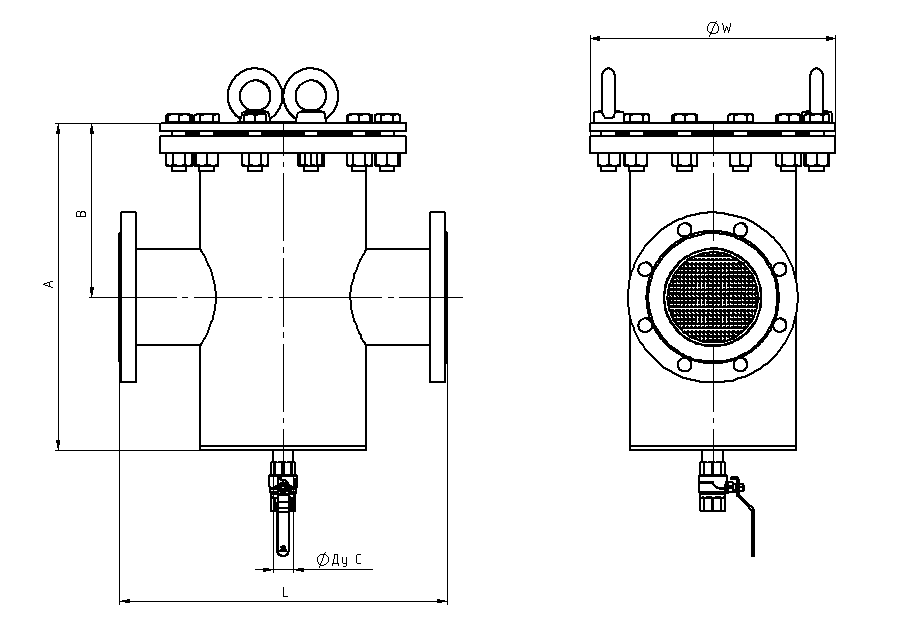

МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ
|
ДУ, мм |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
240 |
250 |
292 |
378 |
476 |
560 |
680 |
770 |
800 |
842 |
842 |
1054 |
|
A |
270 |
310 |
410 |
545 |
685 |
772 |
958 |
950 |
950 |
970 |
1110 |
50,6 |
|
B |
145 |
150 |
195 |
275 |
310 |
360 |
460 |
350 |
385 |
435 |
519 |
525 |
|
W |
215 |
263 |
305 |
391 |
485 |
572 |
693 |
485 |
572 |
693 |
693 |
693 |
|
C |
16 |
20 |
24 |
24 |
40 |
40 |
50 |
50 |
50 |
50 |
50 |
50 |
|
Вес, кг |
11 |
23 |
42 |
72 |
130 |
190 |
285 |
470 |
505 |
645 |
850 |
1550 |
