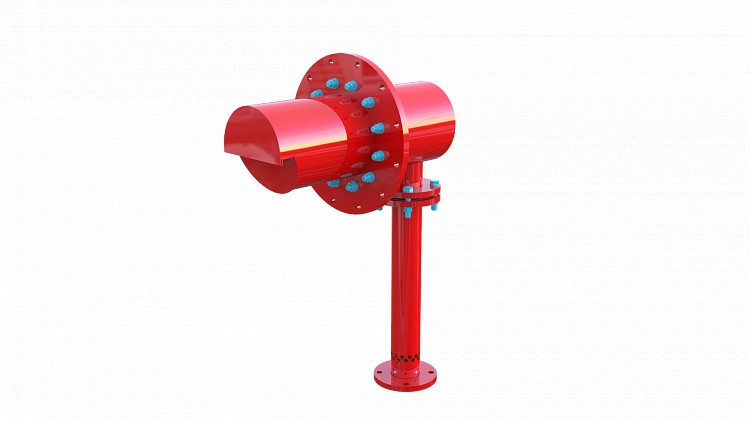

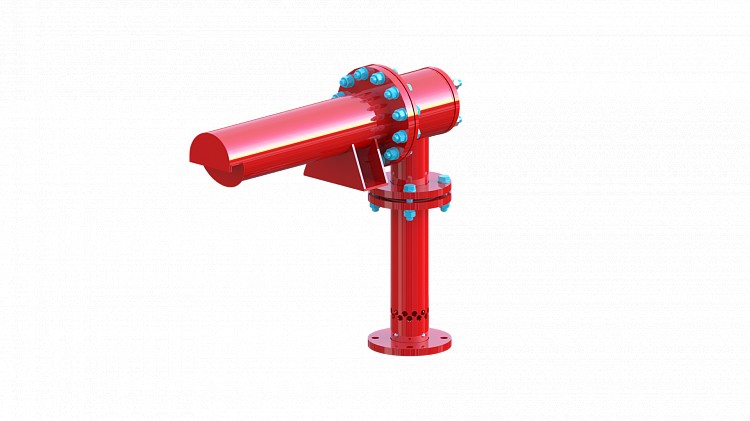

Камера низкократной пены (КНП)

Описание

КНП-ППТ-5(10,15,20,25,30)

ТУ 4854-014-44416782-2016

КНП предназначены для комбинированных автоматических систем пожаротушения нефти и нефтепродуктов в вертикальных стальных резервуарах с понтоном или плавающей крышей (РВС, РВСП или РВСПК) или железобетонных резервуарах (ЖБР) и способны выполнять следующие задачи:

• Образование плоских веерных струй низкократной пены из водных растворов пенообразователей
• Подача плоских веерхных струй пены (сверху) в зону кольцевого зазора и на стенку внутри резервуара.

Технические характеристики

ТУ 4854-014-44416782-2016	КНП-ППТ-5	КНП-ППТ-10	КНП-ППТ-15	КНП-ППТ-20	КНП-ППТ-25	КНП-ППТ-30
Номинальное  давление, МПа	0,5-1,0
Рабочее давление, МПа	0,5-1,0
Угол веерной подачи в градусах	90
Ширина веера пены при высоте установки 2,5 м., не менее	12
Тип исполнения  пенослива	I - Встроенные II - в виде отдельного элемента
Присоединительный фланец	1-80-161	1-80-161	1-80-161	1-100-16	1-100-16	1-100-16
Габаритные размеры	См. приложение 1
Климатическое исполнение	По ГОСТ 15150-69 в соответствии с требованием заказчика
Материал изготовления2	Ст20, 09Г2С, нержавеющая сталь
Срок службы лет,  не менее	15

Примечания:

1. По заказу крепление к магистрали  может быть выполнено на фланцах 1-100-16 ГОСТ 12820-80.

2. Материал изготовления выбирается в соответствии с требованиями заказчика.

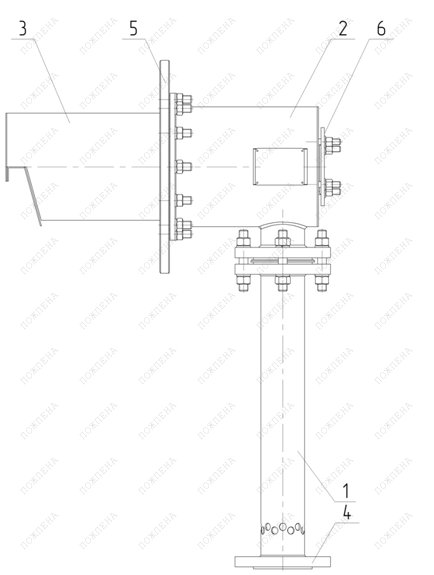

КНП состоит трёх основных узлов:

Генератор пены низкой кратности, поз. 1., камера расширения, поз. 2, пенослив, поз.3. КНП соединяется с основной магистралью через фланец поз. 4., и прикрепляется к стенке резервуара через фланец поз. 5. Каждая КНП имеет смотровое отверстие в задней стенке, закрытое заглушкой поз. 6. Внутри камеры расширения располагается герметизирующее устройство, не позволяющие проникать внутрь основной магистрали нефти и её парам.

В случае возникновения пожара в резервуаре и срабатывании комбинированной автоматизированной системы тушения пожара, водный раствор пенообразователя, подающийся по растворопроводу с рабочим давлением и расходом, соответствующим типоразмеру камеры, проходя через сопло в камере расширения поз. 1. попадает в зону  смешивания генератора. Там взаимодействуя с высокотурбулентной воздушно-жидкостной средой камеры, приобретает вид полузатопленной, полусвободной струи с чётко выраженным ядром и расходящейся частью.

Основная часть струи, попадая в приёмный канал и диффузор камеры смешивая, поз. 2., генерируется в пену заданной кратности.

При ударе остаточной части периферийной части струи о стенку диска на камере смешивания происходит возникновение устойчивого вихря в зоне смешивания, что улучшает всасывание воздуха в расходящуюся струю водного раствора пенообразователя.

Струя пены заполняет разрыв мембраны герметизирующего устройства и в дальнейшем выходит через пенослив поз. 3.
